Sfaturi sau sugestii panou solar

[Ursu Florin 1.929]

Buna ziua dupa cum bine stiti am achizitionat un panou solar cu toate cele necesare pentru montarea lui. Gasisem pe cineva care se pricepe in asa ceva dar nu ajungem la un numitor comun cu prinderea panoului pe acoperisul rulotei si tind sa renunt. Dupa cum am mai spus in alt topic o sa merg pe ideea de prindere a lui @Daniel P, gaura in tavanul rulotei o sa dau cu un burghiu.

Acum sunt ceva intrebari despre cum trebuie sa fac legaturile intre instalatia panoului si instalatia rulotei. Panoul  electric general al rulotei  este un POWER CENTRE 2, care asigura si incarcare cand rulota este conectata la 220v. Pe rulota deja am montata o baterie cu care asigur lumina si pompele la iesirile OFF. ( practic instalatia functioneaza ). Rulota mea are si priza cu 13pini care se conecteaza la masina, nu stiu sigur daca se alimenteaza de pe priza masinii pentru ca pe masina am un altfel de priza si o folosesc cu adaptor de 7 pini.

Am cumparat acest REGULATOR, care vad ca are 3 conexiuni ( cea care vine din panou, cea care vine din baterie, cea care pleaca catre instalatia rulotei ).

Eu gandesc sa conectez cablurile din PANOUL SOLAR in REGULATOR si din  REGULATOR la baterie, asta ar asigura incarcarea bateriei, corect ?

Iar pentru alimentarea rulotei cu 12v sa folosesc instalatia actuala, cea originala  , fara a mai conecta la regulator unde este desenat beculetul .

Este corect asa ?

Colegul @Cristian Pascu cunoaste foarte bine panoul central al rulotei mele, astept si de la el cateva sfaturi, dar pana atunci poate ma lamureste cineva.

Legat de trecerea cablurilor in rulota o pot face prin hornul sobei? Sau exista posibilitatea sa se topeasca ? Am urmarit un video si cred ca in acel video trecerea se face prin horn.







[Doru Negru 156]

SAlut Florin ,



legarea panoului prin regulator la acumulator ( sau pe un circuit ce este legat direct ) este deajuns . A treia legatura de la regulator este de fapt pentru a lega un consumator ( bec spre exemplu ) si de ai programa cand si cat sa stea aprins .



Legat de treaba cu fixarea nu prea imi surade , vei intalni situatii cand vei dori sa tii rulota la umbra dar sa ai nevoie si de incarcare in acelasi timp . Eu am totul mobil - regulator , panou si pur si simplu bag cablurile de la regulator in bornele bateriei ( borne ca acestea,  foarte practice ) iar panoul il pun la soare si eventual il orientez pentru eficienta maxima ( rezemat de rulota , masina , pom , bicicleta etc )

[Ursu Florin 1.929]

@Doru Negru, multumesc, deci pare ok cum am gandit eu, sa ma folosesc de instalatia veche, iar invertorul sa il montez direct de pe baterie. Legat de prinderea panoului ma gandeal sa il las mobil, dar sincer sa fiu sunt mai comod de fel. Legat de borne mi se par foarte ok, oricum o sa schimb si bornele pentru ca am 2 borne de DACIE

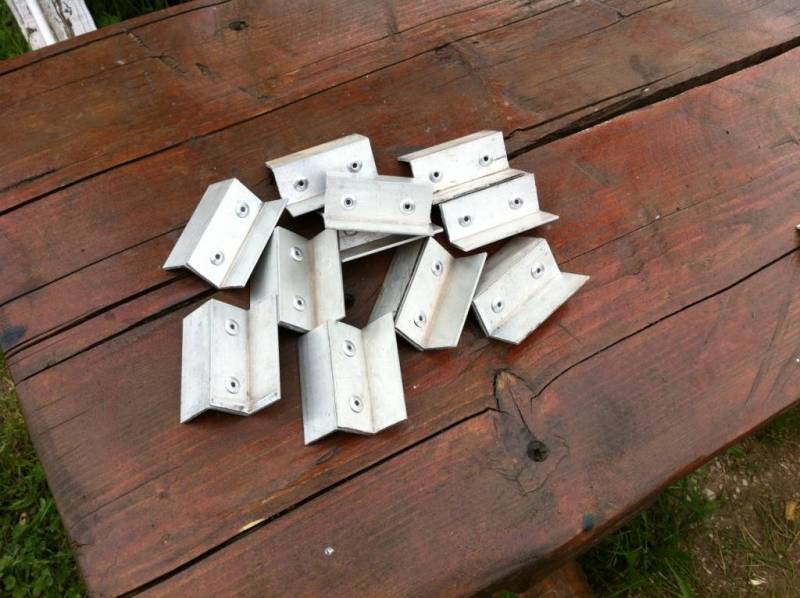

Am cumparat o bara de aluminiu in forma de L pentru prinderea panoului de acoperisul rulotei, il voi copia pe @Daniel P.

Trecerea cablului prin tavat o sa il fac pintr-o gaura de burghiu care va fi acoperita de o doza de 2.5 cm inaltime. Aceasta gaura o sa o dau undeva sub panou, iar doza va fi tot sub panou ( in acest fel o sa o protejez de razele soarelui ). Ii voi da o gaura sus si jos, pe sus vor intra cablurile si pe jos vor iesi in rulota, pe capacul de sus o sa pun o garnitura de cauciu pentru a intra cablurile fortat. Doza o voi prinde cu suruburi si etansata foarte bine cu SIKAFLEX.

P.S: Inca astept sfaturi cu instalatia electrica



[Mihnea Stoenescu 499]

Era buna o doza cu capac etans, cu acces de cabluri prin partile laterale protejate cu capace din cauciuc. Se puteau folosi etansarile din cauciuc din dotarea ei sau, mai bine, o presetupa (costa cam 1, 50 lei). O astfel de doza este construita pentru utilizari in exterior, deci este rezistenta la UV.

[Ursu Florin 1.929]

@Mihnea Stoenescu, am gasit si doze cu acces de cabluri in lateral cu capace de cauciuc. Am luat si una din aceea dar este cam inalta si nu o pot baga sub panou  O sa fac eu o gaura in cea de mai sus si o sa pun un capac din cauciu de pe cealalta

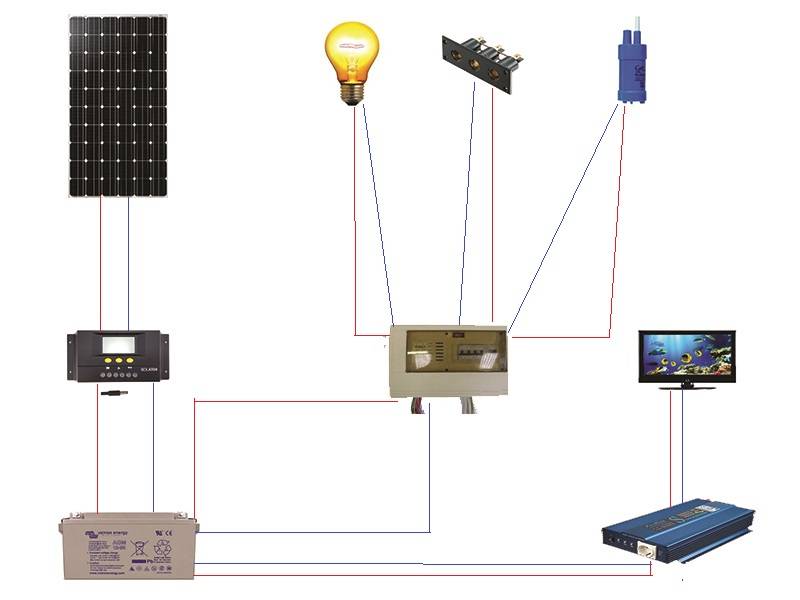

Am facut o schema pentru instalatia electrica, este ok ?



[Cristian Pascu 7]

Salut!



Îți pot da următoarele sfaturi.

Sunt exact ceea ce aș face eu în locul tău.



1. Regulatorul pentru panoul solar se conectează la acumulator prin intermediul unei siguranțe.

2. Întotdeauna conectezi întâi regulatorul la acumulator și apoi panoul.

3. Întotdeauna deconectezi legătura dintre panou și regulator înainte de a deconecta acumulatorul.

4. Acumulatorul se conectează la bornele de acumulator ale regulatorului. Bornele marcate cu un bec rămân deconectate.

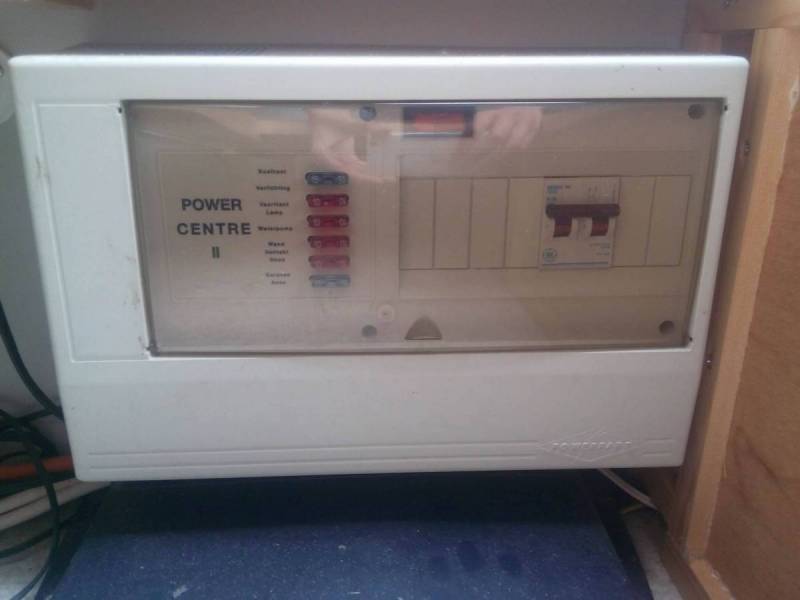

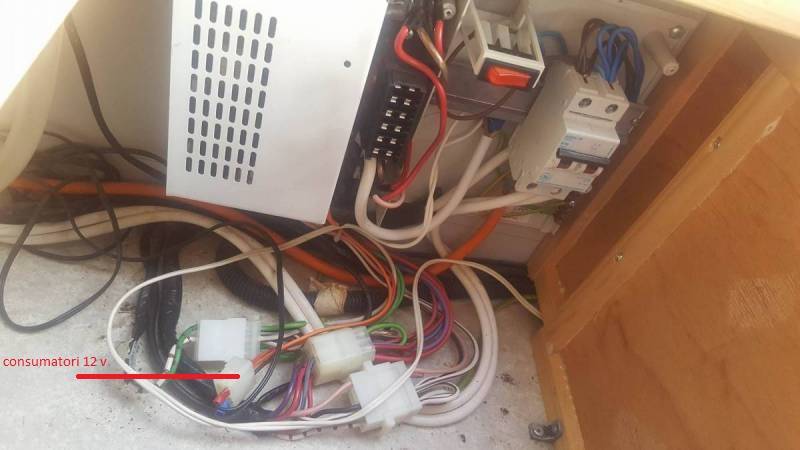

5. Nu conectezi niciun consumator (de exemplu invertorul din schema ta) direct pe acumulator. Orice consumator se conectează după siguranțele de la Power Centre 2. Eu am utilizat conectarea la circuitul de lumină, deoarece prin conversia la LED practic nu mai aveam consumatori importanți pe el.

6. Evită trecerea cablurilor prin gaura de la  Truma, din 3 motive: a) micșorează gaura prin care se evacuează gazele arse, b) se încălzesc, c) va trebui să le treci prin peretele țevii de evacuare în interior, iar astfel te poți trezi cu gaze arse în rulotă.

7. Poți trece fără grijă firele de la panou prin gaura de la hota aragazului (dacă o ai).

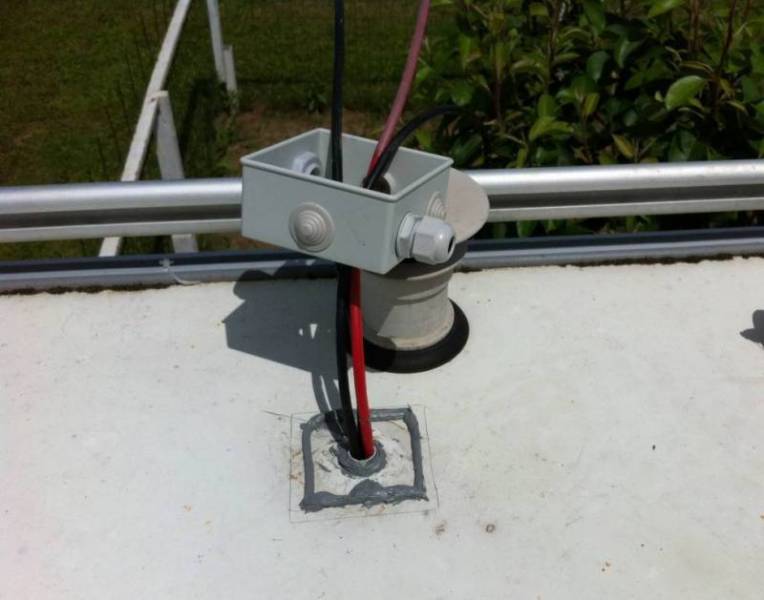

8. Altă metodă este prin găurirea tavanului  și montarea unei doze speciale etanșate, cu presetupe pentru cabluri, ca în poza de mai jos.

9. Dacă folosești improvizații, riști să apară infiltrații (rimează!).

10. Niciodată nu aș amplasa cutia de conexiuni sub panou, din 2 motive: a) distanțează panoul de tavan, b) nu pot verifica starea ei fără demontarea panoului.

11. Nu prinde panoul doar lângă colțuri, ci și spre mijlocul lui. Dacă nu e rigidizat corespunzător,  pot apărea vibrații puternice în mers din cauza curenților de aer.

12. Vezi că Sikaflexul nu se aplică la temperaturi sub +5 grade (eu recomand minim +10), temperatură care trebuie să fie pe o durată de cca. 12h.



Sper că am lămurit toate aspectele.

Dacă am uitat ceva, mai întreabă-mă.



Baftă!

[Ursu Florin 1.929]

Multumesc pentru sfaturi @Cristian Pascu, montajul il voi face la caldura in garaj, aproximativ +20 grade. Cum imi dau seama care sunt circuitele pentru lumina, pompe, etc?

Am un cablu care iese din panou cu 12v la care m-am conectat si cu spoturile si cu VENTUL 12V, cred ca e cam mult sa ma conectez si cu invertorul

Pentru trecerea cablurilor o sa folosesc doza propusa de tine, am vazut ca si @Daniel P a folosit aceeasi doza si o sa o montez langa panou. Legat de prinderea panoului, o sa fie prins in 6 puncte ( 3 pe o parte, 3 pe cealalta parte - capete si mijloc ).

Siguranta care se pune intre acumulator si regulator de cati amperi trebuie sa fie ?  Trebuie o siguranta pusa pe cablu ?

Multumesc!

[Mihnea Stoenescu 499]

Invertorul se conecteaza DIRECT la bornele bateriei cu conductori cat mai SCURTI si cu sectiune cat mai MARE (probabil ca ai primit cablurile in pachet). Nu se intercaleaza siguranta intrucat are in interiorul sau exact ceea ce trebuie.

Siguranta dintre regulator si acumulator trebuie sa aiba valoarea scrisa pe regulator ( daca este de 20 A, siguranta va fi tot de atat).

[Doru Negru 156]

@ Florin - vezi cate motive sa fie portabil ? Si inca ceva , se gasesc televizoare ce functioneaza la 12 V , receivere deasemeni , scapi si de bataia de cap cu inverterul . Eu am tot  ( mai putin masina de gheata ) pe 12 v .

[Ursu Florin 1.929]

Stiu ca se gasesc televizoare la 12v, dar nu stiu daca ca cel ce l-am cumparat eu, full hd, cu stick, etc, iar daca sunt sunt cam scumpe, iar la Orange de unde am abonamentul gratuit, reciver-ul este 220v. Acestea le am acestea le folosesc  Invertorul totusi nu mi se pare o bataie de cap  Legat de motive sa fie portabil nu am auzit nici unul care sa ma faca sa nu il montez pe rulota, ba mai mult sunt colegi pe forum care l-au avut portabil si dupaia l-au montat pe rulota. Probabil ca in primavara o sa mai cumpar un panou de 50w care va fi portabil ( datorita dimensiunii lui )

Va multumesc pentru sfaturi, cum se elibereaza garajul ma apuc de treaba.

[Ady Tirla 0]

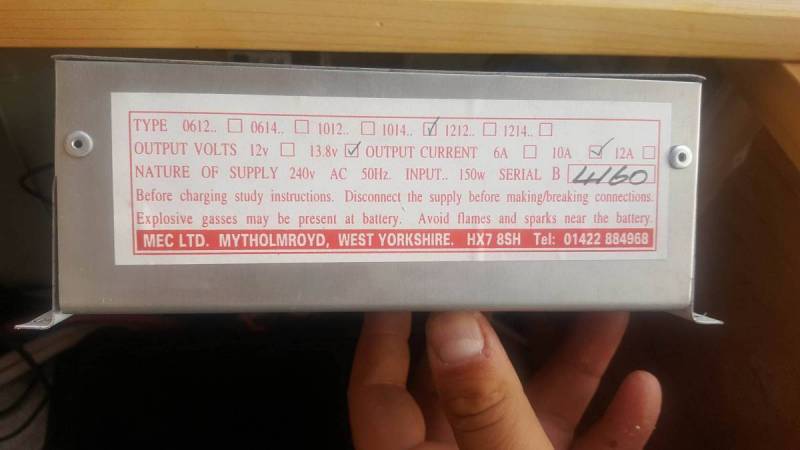

Am si eu ceva nelamuriri la interconecatre panoului solar cu batera si cu redresorl (care incarca si bateria si furnizeaza si 12v cand esti cupalt cu ruloata la 230Vca).

Vreau sa ma corectari daca gresesc:

-conectez parea de incarcare a redesorului direct la bornele bareriei

- conectez consumatorii prin tabloul de sigurante la barerie

- conectez iesirea regulatorului panoului solar la barerie prin intermediul unei diode (in momentul cad cuplez rulota la 230v,  redersorul  sa nu introduca tensiune in regulatorul panoului solar )

[Sorin S 208]

Salut si Craciun Fericit , eu unul iti sugerez sa legi regulatorul ca la carte si anume sa treci toti consumatori prin el , mai putin invertorul sau un consumator mai mare decat poate regulatorul.

A nu se intelege ca daca regulatorul este de 10 , 20 ah atat incarca , nu atat curent poate trece prin el catre consumatori .

Daca treci toti consumatori prin el atunci el stie cand bateria este incarcata si o pune in buypass si tot ce produce panoul intra direct in consumatori , regulatorul stie ca daca ai consum de 7 ah , 5 vin din panou si 2 din baterie .

Daca nu legi consumatori prin regulatoe atunci bateria va deveni tampon si niciodata nu va fii incarcata la maxim .

Eu unu asa am legat sistemul de incarcare si eu am consum pe rulota respectiv tv , satelit , frigider , laptop , nu am avut probleme pana acum mai putin cu bateria care este batrana si cere alta.

Parerea mea este sa legam cum scrie la carte nu cum gandim noi ca ar fi bine .



Atentie :

Cablul de la regulator la baterie sa nu depasesca 1 metru si indicat ar fi ca daca faci panou portabil si nu fix , cablul sa nu depaseasca 7-8 metri pe sectiune de 3-4mm . Vara cand este soare puternic panoul poate ajunge la 50- 60 de grade si va puteti arde , eu am patit-o..





Bafta

[Sorin S 208]

în urmă cu 9 ore, AdyT a scris:

Am si eu ceva nelamuriri la interconecatre panoului solar cu batera si cu redresorl (care incarca si bateria si furnizeaza si 12v cand esti cupalt cu ruloata la 230Vca).

Vreau sa ma corectari daca gresesc:

-conectez parea de incarcare a redesorului direct la bornele bareriei

- conectez consumatorii prin tabloul de sigurante la barerie

- conectez iesirea regulatorului panoului solar la barerie prin intermediul unei diode (in momentul cad cuplez rulota la 230v,  redersorul  sa nu introduca tensiune in regulatorul panoului solar )

Salut , este bine cum ai gandit conectezi redresorul de incarcare la baterie fara probleme si regulatorul il poti conecta fara dioda  deoarece el are asa ceva .Daca nu ar avea pe timpul nopti ar descarca bateria .





Bafta



[Ady Tirla 0]

Multumesc mult pentru informatii.

Cine poate sa i-mi supuna ce rol are (ce curet suporta) iesirea aceia pentru bec a regulatorului panoului solar?

Acea iesire se dezactiveaza atunci cand tensiunea bateriei scade sub o anumita valoare?

Regulatorul este de 10A

[Ciurea Sorin 1.231]

Salutare Ady, acel circuit se poate seta ca iluminat de seară ambiental , se aprinde automat atunci când panoul nu mai produce și în funcție de cât l-ai setat 1, 2, 3ore....până la revenirea producției se poate rămâne aprins , după care se stinge automat .Acesta-i rolul acelui circuit și fiecare regulator poate să susțină un anumit Nr.de amperi pe acel circuit , în ori ce caz numai de iluminat.

  @AdyT dacă mai ai neclarități stau la dispoziție și te pot ajuta și cu receptor de 12v pentru satelit nou dacă dorești ! Sărbători cu bine !

[Ady Tirla 0]

Deci nu pot pune toti consumatorii pe circuitul de iesire al regulatorului solar ? Eu intelesesem ca se recomanda sa pun consumatorii pe acel circuit, mai putin invertorul de 230V

[Sorin S 208]

în urmă cu 21 ore, AdyT a scris:

în urmă cu 1 oră, AdyT a scris:

Deci nu pot pune toti consumatorii pe circuitul de iesire al regulatorului solar ? Eu intelesesem ca se recomanda sa pun consumatorii pe acel circuit, mai putin invertorul de 230V

Salut, poti pune toti consumatori prin regulator dar sa nu depaseasca ah care ai poate tine acesta .

Poti trece regulatorul pe pozitia neutru sau 0 sa mearga permanent fara programare ...

Repet , eu asa am legat sistemul de 3 ani si nu am avut nici cea mai mica problema , fiecare leaga panoul cum vrea ...



[Ady Tirla 0]

Multumesc.



[Mihai Dura 19]

Salut poti sa pui toti consumatorii pe care ii ai dar suma lor sa nu depaseasca cat scrie pe regulator. Eu am unul de 30 amperi si iam facut proba chiar si cu 18 amperi si nu a patit nimic. Am toti consumatorii legati prin el si functioneaza chiar forte bine si vad si ce consum de amperi am pe ecranul afisajului cand folosesc consumatorii. Invertorul care consuma mai multi amperi decat poate sustine regulatorul l-am legat si eu tot direct la bornele bateriei.

[Mihnea Stoenescu 499]

Sunt utilizatori care vor sa foloseasca functia de programare a controlerului. Mai exact, daca au o lampa sau un grup de lampi care ilumineaza exteriorul in timpul noptii, ar dori sa le activeze la o anumita ora si sa fie intrerupte, deasemenea, la ora dorita (intervalul fiind programabil). Daca se opteaza pentru aceasta functie, categoric, pe iesirea dedicata consumatorilor se va lega numai circuitul vizat. In aceasta situatie, panoul controlerului nu va putea afisa, fireste, decat curentul consumat de aceasta instalatie de iluminat. Daca se doreste urmarirea valorii consumului global in rulota, toti consumatorii vor fi conectati prin iesirea dedicata a controlerului, situatie in care programatorul va fi folosit in situatii  mult mai restranse (poate nu-ti doresti ca, atunci cand se stinge iluminatul exterior, sa ti se opreasca si ventul, spre exemplu...). Ramane valabil faptul ca, suma curentilor consumatorilor nu trebuie sa depaseasca valoarea constructiva a curentului suportat  de catre controler. Deasemenea, invertoarele vor fi conectate intotdeauna, direct la bateria de acumulatori, cu conductoare cat mai scurte si cu sectiuni corelate cu puterea nominala.

[Ilie Minea 1.139]

Salut, la inceputul topicului sa discutat in ce mod intra prin plafon cablurile de la panourile montate deasupra  rulotei.

Daca se poate, as dori, sa fie exemplificata [chiar foto]  , modalitatea de intrare a cablurilor de la panourile mobile.

Multumesc.

[Daniel P 12.569]

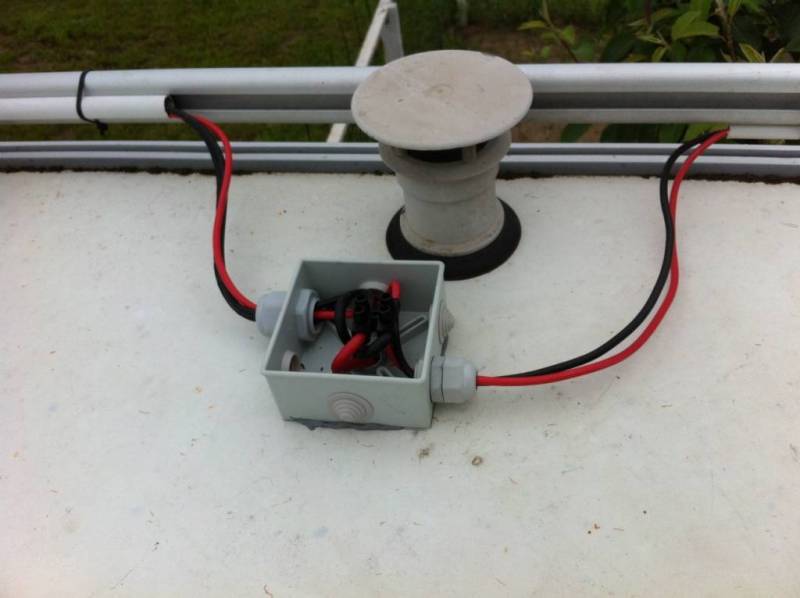

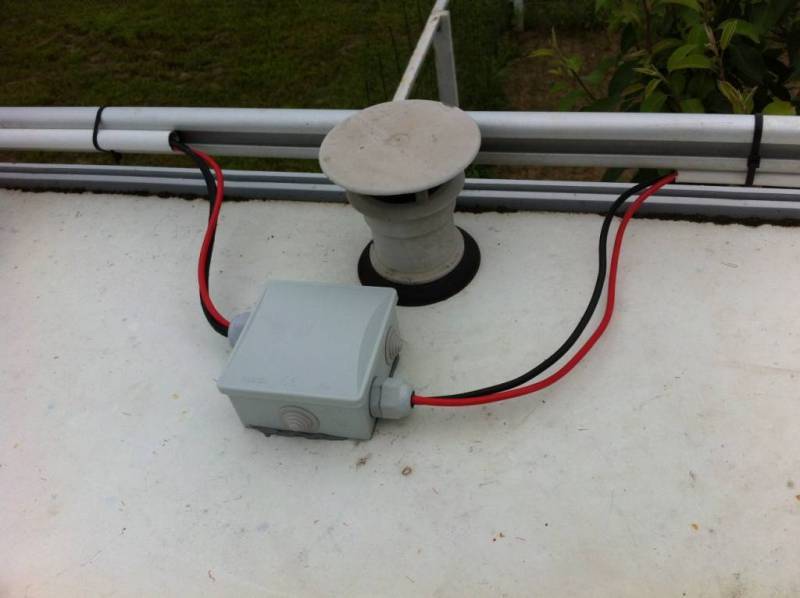

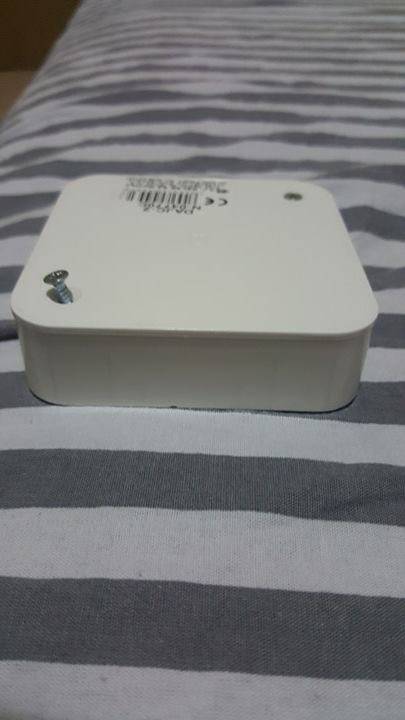

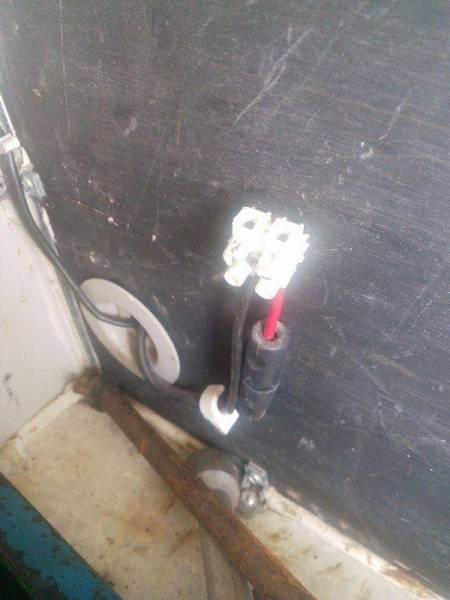

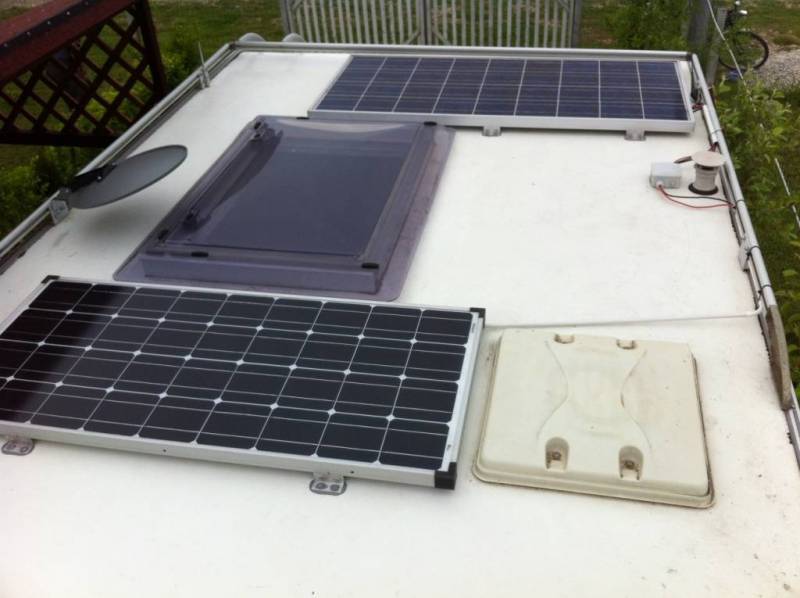

Eu am folosit o cutie de conexiuni pentru instalatii electrice, asa cum se poate observa in foto mai jos...

[Ilie Minea 1.139]

Nu va suparati, cutia aceea merge folosita sus pe rulota, dar undeva pe lateralul rulotei nu prea arata bine din punct de vedere estetic.

[Daniel P 12.569]

Pai si nu e sus, pe rulota?

[Ilie Minea 1.139]

Nu va suparati, cutia aceea merge folosita sus pe rulota, dar undeva pe lateralul rulotei nu prea arata bine din punct de vedere estetic.

Daca am panoul mobil, nu cred ca o sa ma urc pe rulota sa introduc firele prin acoperis. Trebuie o intrare mai [terestra]accesibila si totodata si un pic estetica.

Poate nu m-am exprimat eu corect si de aici confuzia.Spre sfarsitul frazei , am specificat "panouri mobile" si nu fixe pe plafon.
